Sunyeh صمام فراشة مبطن سيراميك

صمام الفراشة هو نوع من صمام الدوران الرباعي الذي ينظم أو يعزل تدفق السوائل في نظام الأنابيب. يتكون من قرص مثبت على عمود دوار. عندما يكون الصمام مفتوحًا بالكامل ، يتم وضع القرص بشكل موازٍ لتدفق السوائل ، مما يسمح بمرور غير مقيد تقريبًا. عند إغلاق الصمام ، يتم تشغيل القرص بحيث يمنع التدفق تمامًا. تشغيل الصمام بسيط: تدوير المقبض أو المحرك 90 درجة يدور القرص لفتح أو إغلاق الصمام.

تشتهر صمامات الفراشة بتصميمها المدمج وسرعة تشغيلها ، مما يجعلها خيارًا مناسبًا للبيئات ذات المساحة المحدودة. تستخدم على نطاق واسع في مختلف الصناعات مثل معالجة المياه ومياه الصرف الصحي ، والمعالجة الكيميائية ، وأنظمة التكييف بسبب التحكم الفعال في السوائل والغازات. يسمح التصميم بسهولة التركيب والصيانة ، ويمكن للصمامات التعامل مع أحجام التدفق الكبيرة ، مما يوفر حلاً فعالاً من حيث التكلفة للتحكم في التدفق.

يتم اختيار صمامات الفراشة المستخدمة في مختلف البيئات الصناعية لخصائصها المادية لتتناسب مع المتطلبات التشغيلية المحددة والظروف البيئية:

1. صمام فراشة من الحديد الزهر: بأسعار معقولة وقوية ، مثالية لسيناريوهات الضغط المنخفض ودرجة الحرارة مثل أنظمة المياه والهواء. يوفر مقاومة جيدة للتآكل الخفيف.

2. صمام فراشة من الفولاذ المقاوم للصدأ: يتفوق هذا الصمام في مقاومة التآكل والمتانة ، مما يجعله مناسبًا للبيئات الكيميائية القاسية ، والعمليات ذات درجة الحرارة العالية ، والتطبيقات الصحية التي تتطلب التنظيف المتكرر.

3. صمام فراشة PVC: لا سيما خفيفة الوزن ومقاومة للتآكل ، هذه الصمامات مثالية للعمليات الكيميائية حيث قد تفشل المعادن ، وكذلك في معالجة المياه والتطبيقات الصناعية الخفيفة.

4. صمام فراشة الألومنيوم: يحظى بتقدير لخفة ومقاومة التآكل ، وغالبا ما يستخدم في أنظمة تعمل بالهواء المضغوط وفي القطاعات التي تهدف إلى تقليل الوزن الكلي للنظام.

5. صمام فراشة التيتانيوم: يوفر مقاومة فائقة للتآكل ، مثالية للظروف شديدة التآكل أو الصعبة مثل البيئات البحرية البحرية ومعالجة الكلور.

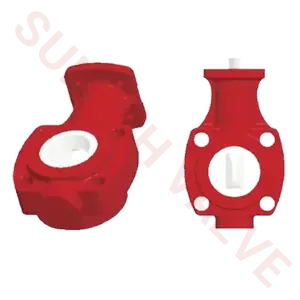

6. صمام فراشة مبطن بالسيراميك: تتميز هذه الصمامات ببطانة داخلية من السيراميك توفر مقاومة ممتازة للتآكل والتآكل الشديد. فهي مفيدة بشكل خاص في التعامل مع المواد الكاشطة والبيئات الحمضية أو القلوية حيث تتآكل الصمامات المعدنية القياسية بسرعة.

ينطوي اختيار صمام الفراشة المبطن بالسيراميك المناسب على العديد من الاعتبارات المهمة لضمان الأداء الأمثل في البيئات القاسية. أولاً ، تقييم خصائص الوسائط ، بما في ذلك الكشط والتركيب الكيميائي ودرجة الحرارة. سيوجه هذا التقييم اختيار مادة السيراميك وتصميم الصمام الأنسب للتطبيق. بعد ذلك ، حدد حجم الصمام المطلوب بناءً على أبعاد خط الأنابيب واحتياجات معدل التدفق.

درجات الضغط ودرجة الحرارة حاسمة ؛ يجب أن يتحمل الصمام الحد الأقصى من الظروف المتوقعة دون تدهور. النظر في نوع الاتصال (شفة ، رقاقة ، أو مقبض) الذي يناسب متطلبات النظام الخاص بك لسهولة التركيب والصيانة. التشغيل عامل مهم آخر ؛ اختر بين التشغيل اليدوي أو الهوائي أو الكهربائي أو الهيدروليكي بناءً على احتياجات التشغيل الآلي والمرافق المتاحة.

وأخيرًا ، تأخذ في الاعتبار التكلفة الإجمالية للملكية ، بما في ذلك التكاليف الأولية ومصاريف الصيانة ووقت التوقف المحتمل. إن اختيار صمام يوازن بين هذه العوامل مع الظروف الصعبة للتطبيق الخاص بك سيضمن الموثوقية والكفاءة على المدى الطويل ، مما يقلل من تكاليف التشغيل الإجمالية.

التصميم والتشغيل

• صمام الفراشة: يتكون من قرص يدور حول محور مركزي داخل جسم الصمام لفتحه أو إغلاقه. إنه صمام ربع دوران ، مما يعني أنه يعمل عن طريق تدوير القرص 90 درجة. يسمح هذا التصميم بفتح وإغلاق سريع ولكن قد لا يوفر ختمًا مشدودًا تمامًا.

• صمام البوابة: يتميز ببوابة أو إسفين يتحرك لأعلى ولأسفل متعامدًا مع اتجاه التدفق. إنه صمام متعدد الدوران ، يتطلب عدة دوران للمقبض لفتحه أو إغلاقه بالكامل ، مما يوفر غلقًا ضيقًا جدًا عند إغلاقه بالكامل.




الحجم والمساحة

• صمام فراشة: مدمج ويتطلب مساحة أقل للتركيب ، مما يجعله مناسبًا للتطبيقات ذات المساحة المحدودة. كما أنها أخف وزنا ، والتي يمكن أن تكون مفيدة في الأنظمة التي يكون فيها الوزن الكلي مصدر قلق.

• صمام البوابة: أكبر وأثقل عمومًا ، مما يتطلب مساحة أكبر للتركيب ، خاصة للتخليص اللازم لتشغيل البوابة.




خصائص التدفق

• صمام الفراشة: يوفر وسيلة سريعة نسبيًا للتحكم في التدفق وهو مناسب لكل من خدمات التشغيل/الإيقاف والاختناق. ومع ذلك ، يمكن أن يؤدي وجود القرص في مسار التدفق إلى انخفاض الضغط ، حتى عند الفتح بالكامل.

• صمام بوابة: مثالي للتطبيقات التي تتطلب الحد الأدنى من عرقلة التدفق. عند الفتح بالكامل ، تكون البوابة خارج مسار التدفق تمامًا ، مما يوفر تدفقًا مستقيمًا مع انخفاض بسيط للضغط.




التطبيقات

• صمام فراشة: يستخدم غالبًا في توزيع المياه ، وأنظمة التكييف ، وتطبيقات الملاط الخفيف. إن تشغيله السريع يجعله مناسبًا لتطبيقات الطوارئ والسلامة حيث تكون الاستجابة السريعة أمرًا بالغ الأهمية.

• صمام البوابة: يستخدم عادة في البتروكيماويات ، ومياه الصرف الصحي ، والتطبيقات الأخرى حيث يكون التدفق الحر ضروريًا ويبقى الصمام إما مفتوح بالكامل أو مغلق تمامًا. لا يوصى به عادة لأغراض الاختناق لأن الفتح الجزئي يمكن أن يسبب اهتزاز البوابة وارتداء.




التكلفة والصيانة

• صمام الفراشة: بشكل عام أقل تكلفة وأسهل في الصيانة بسبب عدد الأجزاء المتحركة والبناء البسيط.

• صمام البوابة: يمكن أن يكون أكثر تكلفة ويتطلب المزيد من الصيانة ، خاصة في البيئات التي يتم فيها فتح الصمام وإغلاقه بشكل متكرر ، مما قد يؤدي إلى التآكل والتسرب.
