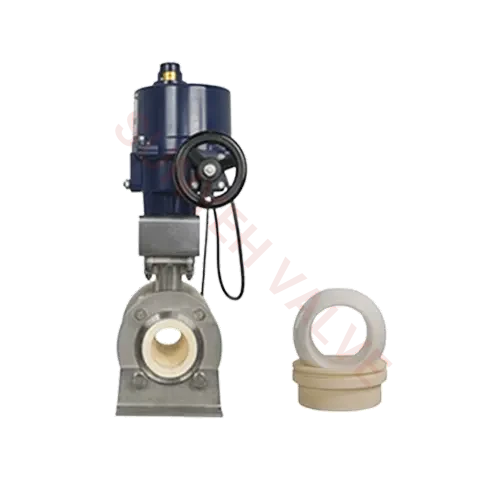

تم تصميم صمام كرة مبطنة من Sun Yeh من السيراميك لإيقاف التشغيل بصمامات كروية كاملة من السيراميك بدقة. صمام الكرة السيراميك المبطن ذو الوظائف المتعددة مثل القطع والتعديل. يمكن للصمامات المبطنة بالسيراميك من Sun Yeh أن تلعب دور الخانق والتحكم في القطع في وسط شديد التآكل يحتوي على محتوى صلب كاشط.
صمام كروي مبطن من Sun Yeh من السيراميك لإيقاف التشغيل يعتمد هيكل تصميم مكون من ثلاث قطع ، مع تحقيق الكرة والمقعد التمركز الحر. فرق الضغط الناتج عن مرور السائل عبر صمام الكرة المبطنة بالسيراميك والإيقاف يغلق الكرة على مقعد المصب ، مما يوفر مقاومة التآكل ، ومقاومة التآكل ، ومقاومة درجات الحرارة العالية ، وأداء مضاد للسحق.
نظرًا للتصميم المكون من ثلاث قطع والهيكل المتماثل ، فإن الصمامات الخزفية المبطنة للإيقاف لا تتميز فقط بإغلاق مزدوج ولكن أيضًا لا يوجد بها قيود على اتجاه التدفق. بعد نهاية واحدة من المقعد يلبس ، وصمامات تحكم كروية مبطنة من السيراميكيمكن تدويره من أجل التركيب ، باستخدام الختم على الطرف الآخر ، ومضاعفة عمر الخدمة بشكل فعال. يتم الاتصال السريع للمشغل من خلال واجهة القوس ، والتي تتوافق مع معيار حجم IS05211.

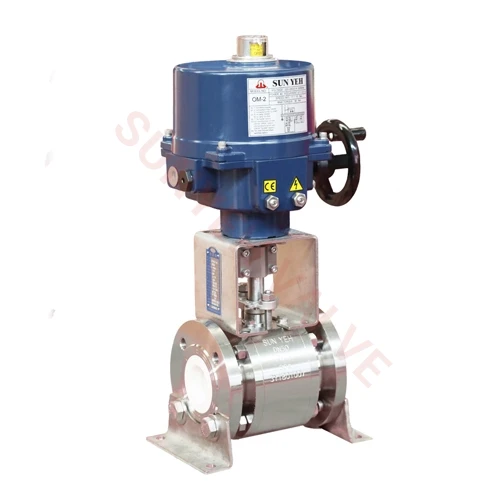

Asمصنعي الصمامات الكروية الخزفيةيتميز الصمام الكروي المصنوع من Sun Yeh بسلسلة T من السيراميك لإيقاف التشغيل بتصميم كرة عائمة ، مما يضمن عزم دوران منخفض. يوفر الهيكل الصلب المصنوع الحماية ويمكن طلاؤه براتنج الإيبوكسي أو النايلون لتلبية متطلبات تحديد اللون ومقاومة التآكل. على غرار غلاف الفولاذ المقاوم للصدأ ، يسمح صمام الكرة المصنوع من السيراميك المبطن بالخروج بالتعرض لبيئات قاسية للغاية دون تدهور من التأثيرات الخارجية المسببة للتآكل. صمامات مبطنة من السيراميك لإيقاف التشغيل تغلف بقوة مكونات السيراميك لمنع أي ضرر محتمل لها. لا يتم نقل قوى الأنابيب إلى السيراميك من صمام الكرة المبطنة بالسيراميك ولكن يتم امتصاصها بواسطة السكن-لأن جميع مسامير الشفة متصلة مباشرة بالسكن.

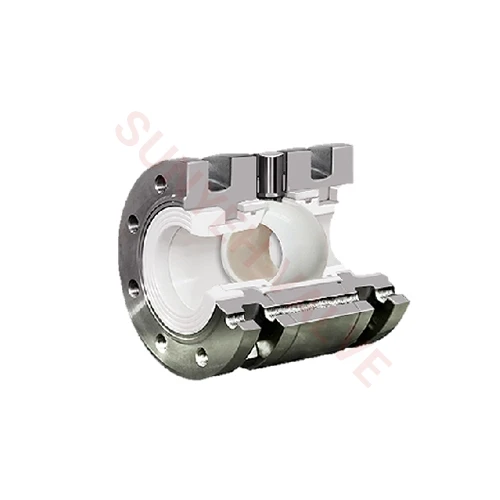

يقوم الهيكل الخزفي القوي بإغلاق كرة الصمام بالكامل ، ويعمل كوعاء ضغط عند إقراره مع المقعد. هذا يضمن أن الوسائط المسببة للتآكل لا تتلامس مع أي مكونات معدنية خارجية.

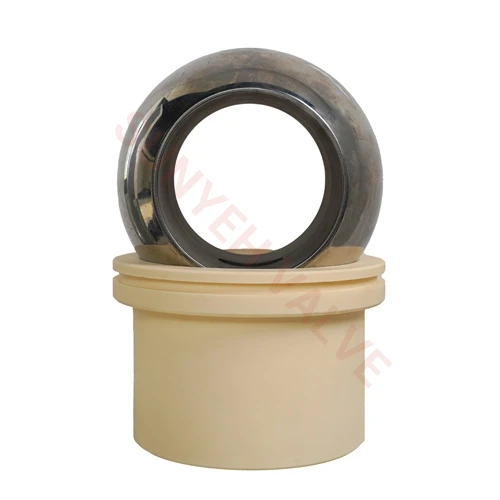

كرة صمام السيراميك القوية مقاومة للتآكل ومقاومة للاهتراء ، وتقدم حلقات دائرية وخيارات كروية مختلفة على شكل حرف V لتلبية متطلبات التطبيقات مثل الفتح السريع والتدفق الخطي ، تدفق مكافئ ، وتنظيم نسبة مئوية متساوية.

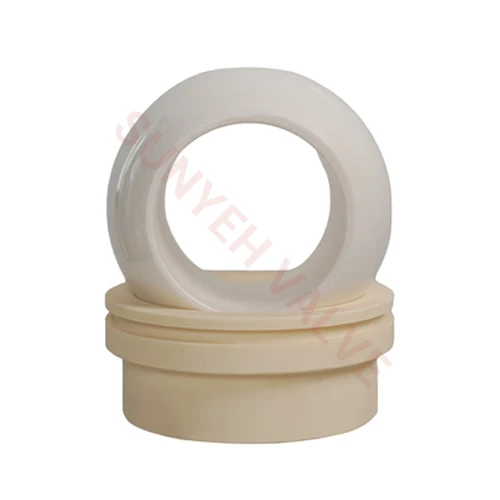

إن مقعد الصمام الكروي القوي من السيراميك مقاوم للاهتراء ، مع خصائص التشحيم الذاتي المتأصلة للسيراميك ، والإغلاق القوسي الجيد ، وأداء عدم التلف بسبب المواد الصلبة المحاصرة. كما تعالج الصمامات المبطنة بالسيراميك بشكل شامل أوجه القصور في الكرات المعدنية المختومة بشدة ، والتي تكون عرضة للتسرب ، وعزم الدوران العالي ، وارتداء سطح الإغلاق المعرض للتآكل.

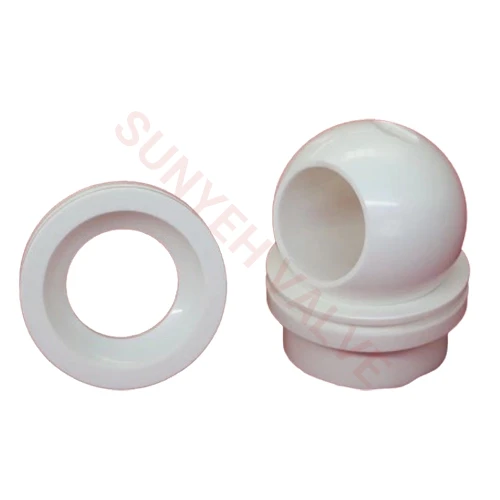

ختم من السيراميك إلى السيراميك. يضمن المطابقة المثالية للكرة والمقعد الخزفي ملاءمة محكمة الغلق ، مما يضمن درجة تسرب طويلة الأجل درجة VI أو أفضل أداء إغلاق أو تنظيم.
سيراميك سميك وقوي. مظهر واضح لتصميم صمام التحكم المصمم جيدًا. من خلال اعتماد مكونات سيراميك قوية ذات جدران سميكة ، يمكن للصمامات الخزفية المبطنة للتشغيل على الخروج البقاء لفترة أطول في الخدمة المستمرة من صمامات PTFE/PFA المطلية.

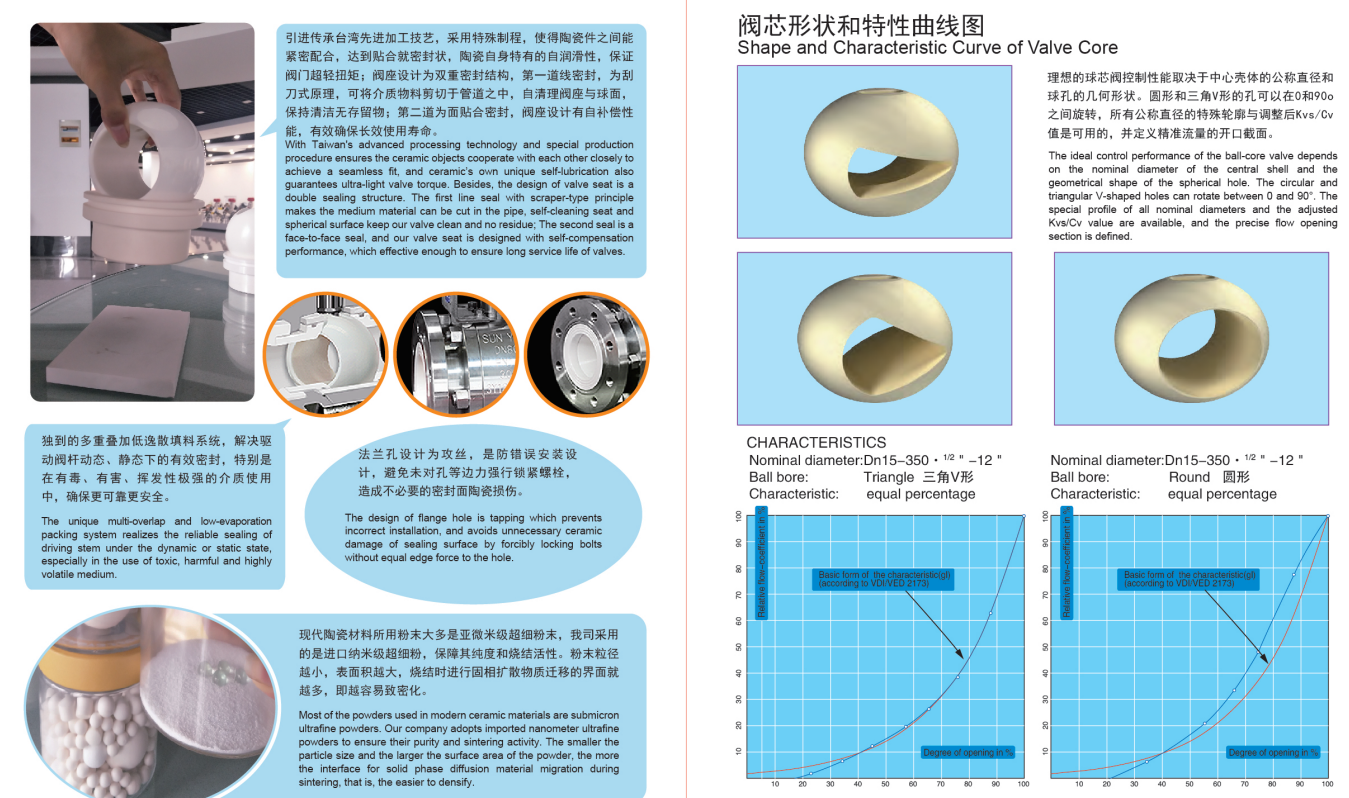

من خلال توريث تقنيات المعالجة المتقدمة من تايوان ، تعتمد Sun Yeh إجراءات خاصة لضمان التنسيق المحكم بين مكونات السيراميك للصمامات المبطنة من أجل التشغيل والخروج ، وتحقيق ملاءمة مناسبة للإحكام الأمثل. تضمن خصائص التشحيم الذاتي المتأصلة للسيراميك عزم دوران منخفض للغاية لتشغيل صمام الكرة المصنوع من السيراميك. تم تصميم مقعد صمام الكرة الخزفي المبطن بهيكل مزدوج الإغلاق. وظائف الختم الأولى بناءً على مبدأ الكاشطة ، قص المواد المتوسطة داخل خط الأنابيب ، وبالتالي التنظيف الذاتي لمقعد الصمام وسطح الكرة للحفاظ على النظافة دون أي بقايا. يعتمد الختم الثاني على ختم الاتصال وجهًا لوجه. يتميز تصميم المقعد بخصائص التعويض الذاتي ، مما يضمن بفعالية عمر خدمة طويل الأمد.
تستخدم الصمامات المبطنة بالسيراميك على نطاق واسع في مختلف التطبيقات الصناعية بسبب مقاومتها المتميزة للارتداء والتآكل ودرجات الحرارة العالية. صمامات مبطنة سيراميكمن أجل on-offمناسبة بشكل خاص لمعالجة الوسائط التي تحتوي على جزيئات صلبة أو مواد أكالة أو سوائل عالية الحرارة. فيما يلي بعض السيناريوهات التشغيلية المحددة:
وسائط عالية الكشط: صمامات مبطنة من السيراميكمن أجل on-offمناسبة للوسائط التي تحتوي على تركيز عالٍ من الجسيمات الصلبة والمواد الكاشطة ، مثل غسل الفحم ، واستخلاص الخام ، والبناء ، والبتروكيماويات ، وقطاعات الأغذية ، والأسمنت ، والصرف الصحي.
الوسائط المسببة للتآكل: عند التعامل مع المواد الكيميائية الحمضية أو القلوية أو المالحة ، الصمامات المبطنة بالسيراميكمن أجل on-offتوفير حماية ممتازة ضد تآكل المكونات المعدنية للصمام المبطن بالسيراميك.
ظروف درجات الحرارة العالية: صمامات مبطنة بالسيراميكمن أجل on-offيمكن أن تحمل البخار عالي الحرارة والسوائل الساخنة الأخرى ، مما يجعلها مناسبة للبيئات مثل محطات الطاقة الحرارية ومحطات الطاقة النووية.
ظروف الضغط العالي: بعض الصمامات المبطنة بالسيراميكمن أجل on-offمصممة لتحمل ضغوط التشغيل العالية ، ومناسبة لأنظمة خطوط الأنابيب ذات الضغط العالي.
شروط خاصة: صمامات مبطنة من السيراميكمن أجل on-offتستخدم أيضًا في ظروف خاصة مثل إزالة الكبريت وإزالة النتروجة ومعالجة مياه الصرف الصحي ، حيث مقاومة التآكل والتآكل الاستثنائية للصمام المبطن بالسيراميكمن أجل on-offهي حاسمة.
فيما يلي بعض سيناريوهات التطبيق النموذجية:
السيراميك مبطنة على قبالة الصمامات الكرة للتعدين:
في معالجة المعادن والنقل ، تقاوم الصمامات المبطنة بالسيراميك للتشغيل بشكل فعال التآكل من الرمال والحصى والمواد الصلبة الأخرى ، وبالتالي تمديد صمام مبطن من السيراميك للاستخدام خارج المنزل.
مبطنة سيراميكعلى الخروج صمام الكرةق للصناعة الكيميائية:
في عمليات المعالجة الكيميائية والتفاعل ، تقاوم الصمامات المبطنة من السيراميك للتآكل الناتج عن الأحماض القوية والقلويات وغيرها من المواد الكيميائية المسببة للتآكل.
سيرامIc مبطنة على صمامات الكرة قبالة لصناعة الطاقة:
في محطات الطاقة الحرارية ومحطات الطاقة النووية ، صمامات مبطنة بالسيراميك لتحمل البخار بدرجة حرارة عالية وغيرها من الضغوط الحرارية لضمان التشغيل الآمن.
سيرامIc مبطنة على قبالة الصمامات الكرة لمعالجة المياه:
في مشاريع معالجة مياه الصرف الصحي وتحلية مياه البحر ، صمامات مبطنة من السيراميك لمقاومة التآكل من الحمأة والملح ، والحفاظ على أداء إغلاق ممتاز.
سيرامIc مبطنة على قبالة الصمامات الكرة لصناعة النفط والغاز:
في استخراج النفط ونقله ، تحمي الصمامات المبطنة بالسيراميك من التآكل من النفط الخام والغاز الطبيعي والمركبات الهيدروكربونية الأخرى.
تستمر تكنولوجيا التصميم والتصنيع للصمامات المبطنة بالسيراميك للتشغيل في التقدم ، مما يعزز من موثوقيتها في ظروف التشغيل القاسية. على سبيل المثال ، تم تصميم صمامات الفراشة المبطنة بالسيراميك لتطبيقات التحكم في الكشط والطين للغاية ، قادرة على تحمل الظروف القاسية بما في ذلك الطين والتآكل والتآكل والتحجيم. بالإضافة إلى ذلك ، تم تصميم الصمامات الكروية الخزفية للتطبيقات شديدة التآكل ، وتتميز ببطانات السيراميك ومكونات مناسبة لتطبيقات التحكم الدوارة.
عند اختيار صمامات مبطنة من السيراميك لإيقاف التشغيل ، عوامل مثل طبيعة الوسط ، ودرجة حرارة التشغيل ، والضغط ، وينبغي النظر في تردد التشغيل لضمان أنسب نوع صمام مبطن من السيراميك لتطبيقات محددة.
لصمامات السيراميك عالية الجودة التي تتفوق في المتانة والدقة والثقةسوN Yeh. اتصل بنا اليوم لمناقشة متطلباتك وتقديم طلبك.
| الحجم | البعد (ل = مم) |
| دإن 15 | 108 |
| دي إن 20 | 117 |
| دإن 25 | 127 |
| دي إن 32 | 140 |
| دي إن 40 | 165 |
| دنت 50 | 178 |
| DN65 | 190 |
| دي إن 80 | 203 |
| دي إن 100 | 229 |
| دي 125 | 356 |
| دي 150 | 394 |
| دي إن 200 | 457 |
| دانز 250 | 533 |
| دي إن 300 | 610 |
| خصائص التدفق | فتح سريع ، نسبة مئوية متساوية مع الموضع | ||||
| دوران الزاوية | 0 ~ 90deg | ||||

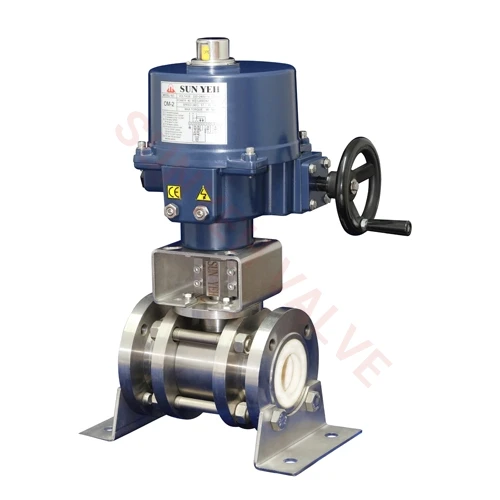

| العمل | على الخروج | تعديل | نوع إلكتروني الحالة الصلبة | نوع المحرك الكهربائي | |
| دا | العمل المباشر: الهواء إلى صمام إغلاق | صمام مفتوح أو مغلق عن طريق الجو أو إشارة كهربائية | إشارة زيادة لإغلاق صمام | 12VAC ، 12VDC ، 24VAC ، 24VDC ، 110VAC/1PH ، 220VAC/1PH ، 220VAC/3PH ، 380VAC/3PH ، 440VAC/3PH | |
| را | عكس الحركة: الهواء إلى صمام مفتوح | زيادة إشارة إلى صمام مفتوح | |||
| مادة الجسم | WCB ، A105 ، CF8 ، CF8M ، CF3M ، TA2 ، إلخ. | ||||
| معيار الشفة | GB, HG, DIN, JIS, ANSI, والتخصيص | ||||
| درجة حرارة التشغيل | -من من نوع C ~ من من نوع C ؛-25 درجة مئوية ~ من من من نوع C ؛-30 درجة مئوية ~ من من حيث الطول إلى الطول ؛-30 درجة مئوية ~ من ~ من نوع C ، إلى آخره. | ||||
| تقييمات الجسم | PN10 ~ PN160 ؛ ANSI150 ، ANSI300 ، ANSI600 ، ANSI900 ، ANSI1500 ، ANSI2500 ، إلخ. | ||||
صمام على الخروج:
صمام كروي متقطع هو صمام بسيط يمكنه التحكم فقط في السوائل أثناء التشغيل ولا يمكنه تنظيم حجم التدفق. عندما يتلقى صمام الكرة في الخروج إشارة تحكم ، فإنه يتحول بسرعة من مفتوح بالكامل إلى مغلق تمامًا ، أو العكس. عادة ما يستخدم هذا الصمام الكروي المتقطع لضرورة قطع مناسبات تدفق السوائل بسرعة ، مثل صمامات الأمان ، أو صمامات إغلاق الطوارئ. نظرًا لمبدأ العمل البسيط للصمام الكروي في الخارج ، يتم استخدام صمام الكرة في حالات عدم الحاجة إلى التحكم الدقيق في التدفق ، مثل حماية السلامة ، قطع الطوارئ ، ببساطة فتح/إغلاق التحكم ، إلخ. تشمل مزايا الصمام الكروي في الخارج الهيكل البسيط للصمام الكروي في وضع التشغيل ، والتكلفة المنخفضة ، وسهولة الصيانة ، سرعة الاستجابة السريعة. ومع ذلك ، فإن عدم قدرة الصمام الكروي على ضبط معدلات التدفق يمكن أن يؤدي إلى إهدار الطاقة.
صمام تعديل (صمام تنظيم):
من ناحية أخرى ، توفر صمامات التعديل أكثر من مجرد تحكم على الخروج عن طريق السماح بتعديل معدلات تدفق السوائل. تعدل هذه الصمامات حجم فتحة الصمام لتنظيم ضغط النظام أو درجة الحرارة أو التدفق بدقة. وجدوا استخدام واسع النطاق في التطبيقات التي تتطلب التحكم الدقيق ، مثل أنظمة التدفئة والتبريد ، والعمليات الكيميائية ، والأتمتة الصناعية. تضمن صمامات التعديل التشغيل المستقر للنظام والاستخدام الفعال للطاقة عن طريق تسهيل تعديلات التدفق المثلى.
في حين أن قدرتها على تنظيم التدفق توفر مزايا مثل تحسين كفاءة النظام وتقليل استهلاك الطاقة ، فإن صمامات التعديل تأتي أيضًا مع عيوب. فهي تميل إلى أن يكون لها هيكل أكثر تعقيدًا ، وتكلفة أولية أعلى ، وقد تتطلب إجراءات صيانة أكثر تعقيدًا مقارنة بصمامات كروية بسيطة خارج المنزل.
خاتمة
يعتمد نوع الصمام الذي يتم اختياره على الاحتياجات المحددة للتطبيق. إذا كان التحكم البسيط في الفتح والإغلاق مطلوبًا ولم تكن متطلبات التحكم في التدفق صارمة ، فيمكن اختيار صمامات السيراميك المبطنة للاستخدام خارج المنزل. إذا كان التحكم في التدفق الدقيق مطلوبًا لتحسين أداء النظام وتوفير الطاقة ، فاختر صمام تنظيم.
توفر الصمامات المبطنة بالسيراميك ، خاصة الصمامات المبطنة بالسيراميك للتشغيل ، العديد من المزايا المهمة:
1. مقاومة ممتازة للتآكل: تظهر مواد السيراميك مقاومة ممتازة للوسائط المسببة للتآكل مثل الأحماض والقلويات ، مما يسمح للاستخدام لفترات طويلة دون أضرار.
2. مقاومة تآكل ممتازة: مع صلابة عالية ، تحافظ مواد السيراميك على أداء إحكام جيد حتى في بيئات السوائل عالية السرعة ، مما يقلل من التآكل.
3. أداء إحكام فائق: توفر مواد السيراميك قدرات إحكام ممتازة ، تمنع تسرب الوسائط بشكل فعال.
4. عمر خدمة طويل: بسبب مقاومتها للتآكل والتآكل ، عادة ما تكون الصمامات المبطنة بالسيراميك للتشغيل لفترة أطول.
5. عملية مرنة: توفر الصمامات المبطنة بالسيراميك للتشغيل خارج الخدمة إجراءات تبديل مرنة وموثوقة ، مما يضمن سهولة التشغيل.
6. مجموعة واسعة من التطبيقات: الصمامات المبطنة بالسيراميك للاستخدام خارج المنزل مناسبة لمختلف القطاعات الصناعية بما في ذلك الصناعات الكيميائية والصيدلانية والطاقة.
تطبيقات الصمامات المبطنة بالسيراميك للتشغيل
تستخدم الصمامات المبطنة بالسيراميك للاستخدام في الخارج على نطاق واسع في المجالات التالية بسبب المزايا المذكورة أعلاه:
1. التعدين: يستخدم لمعالجة ملاط الفحم والطين الكاشطة الأخرى.
2. أنظمة تنقية: تستخدم في معالجة مياه الصرف الصحي ، الطين ، الطين ، والمياه الموضحة التي تحتوي على مواد صلبة معلقة.
3. صناعة الورق: تستخدم لأي تركيز من اللب.
4. أنظمة السباكة: التحكم في تدفق ودرجة حرارة المياه الصالحة للشرب والماء الساخن والماء البارد والوسائط السائلة الأخرى.
5. معدات الإنتاج الصناعي: تستخدم في أنظمة التبريد والتدفئة لضمان عمليات الإنتاج السلسة.
إن مزايا الصمامات المبطنة بالسيراميك للاستخدام خارج المنزل تجعلها مثالية للعديد من التطبيقات الصناعية ، خاصة عند التعامل مع الوسائط الكاشطة والتآكل. عند اختيار الصمام ، يجب مراعاة ظروف ومتطلبات التشغيل المحددة لضمان اختيار المنتج الأنسب
صمام مبطن بالسيراميك هو صمام مصمم خصيصًا يغطي السطح الداخلي بطبقة من مادة السيراميك. تتميز هذه الطبقة من مادة السيراميك عادة بصلابة عالية ومقاومة للاهتراء وهي قادرة على مقاومة درجات الحرارة العالية والضغط العالي والتآكل القوي والتآكل. وبالتالي ، تتفوق الصمامات المبطنة بالسيراميك في العديد من بيئات العمل القاسية ، مثل الصناعات البترولية والكيماوية والتعدين.
خصائص ومزايا الصمامات المبطنة بالسيراميك
تشمل الميزات الرئيسية للصمامات المبطنة بالسيراميك ما يلي:
1. مقاومة التآكل: مواد السيراميك تظهر مقاومة ممتازة لمعظم المواد الكيميائية ، مما يجعلها مناسبة لنقل الوسائط المسببة للتآكل.
2. مقاومة التآكل: مع صلابة عالية للغاية ، مواد السيراميك تحمل التآكل والتآكل الناجم عن وسائط الجسيمات.
3. مقاومة درجات الحرارة العالية: تحافظ مواد السيراميك على خصائص فيزيائية وكيميائية مستقرة في درجات حرارة عالية.
4. أداء إحكام ممتاز: توفر بطانة السيراميك إحكام غلق فعال ، وتقليل التسرب.
5. عمر خدمة ممتد: نظرًا لخصائص مقاومة التآكل والتآكل ، تتمتع الصمامات المبطنة بالسيراميك عمومًا بعمر خدمة أطول مقارنة بالصمامات المعدنية التقليدية.
سيناريوهات تطبيق الصمامات المبطنة من السيراميك
الصمامات المبطنة بالسيراميك مناسبة لمجموعة واسعة من التطبيقات الصناعية ، مثل:
1. صناعة البترول: تستخدم لنقل النفط الخام والغاز الطبيعي والمواد الكيميائية.
2. الصناعة الكيميائية: تطبق في التعامل مع الأحماض القوية والقلويات وغيرها من المواد الكيميائية المسببة للتآكل.
3. صناعة التعدين: تستخدم لنقل الطين والمواد الكاشطة.
4. معالجة المياه: تستخدم في إمدادات المياه الحضرية وأنظمة معالجة مياه الصرف الصحي.
تلعب الصمامات المبطنة بالسيراميك دورا هاما في العديد من المجالات الصناعية بسبب مزايا أدائها الفريدة. توفر الصمامات المبطنة بالسيراميك أداءً موثوقًا به في ظل ظروف التشغيل القاسية ، وتقلل تكاليف الصيانة ، وتحسن كفاءة النظام وسلامته بشكل عام.
سيكون من دواعي سرور سنية الإجابة على أي أسئلة حول صمام مبطن من السيراميك.
