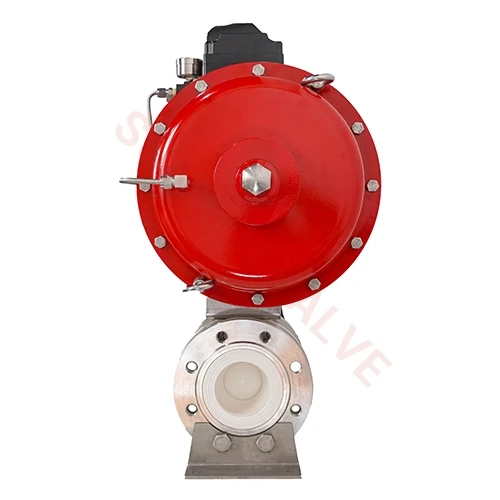

صمام التحكم في الكرة المبطنة من الشمس Yeh من السيراميك ، المصمم لعمليات التشغيل خارج ، يشتمل على كرة سيراميك دقيقة مغلقة بالكامل داخل هيكله. هذا التصميم ، على غرار السيراميك مبطنةصمام كروي على الخروجالتطبيقات ، تسمح بوظائف متعددة الاستخدامات ، بما في ذلك كل من الإغلاق مع صمام إغلاق الكرة وقدرات التنظيم. صمام الكرة الخزفي المبطن قادر على تنظيم التدفق بفعالية باستخدام صمامات كروية للتحكم في التدفق والتحكم في الإغلاق بصمام كروي مغلق في بيئات تآكل للغاية تحتوي على جزيئات صلبة كاشطة.

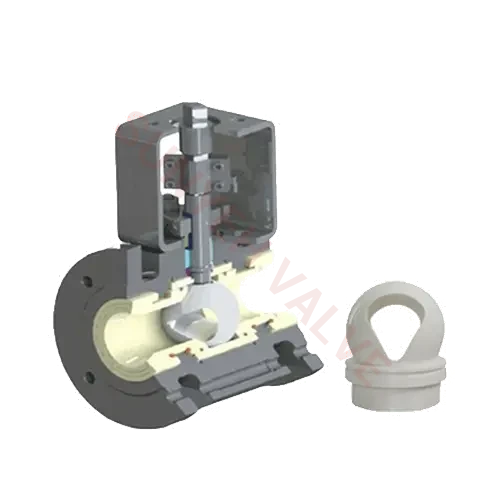

يستخدم الصمام الكروي المبطن بالكامل من السيراميك للتحكم في التدفق هيكل تصميم من ثلاث قطع ، مما يتيح للكرة والمقعد تحقيق التمركز الحر. يعمل الضغط التفاضلي الناتج عن مرور السائل عبر صمام الكرة المبطنة بالسيراميك على تثبيت الكرة على مقعد المصب ، مما يوفر مقاومة للارتداء والتآكل ودرجات الحرارة العالية والسحق.
بفضل تصميم السيراميك الكامل لصمامات التحكم في الكرة من ثلاث قطع وبنية متناظرة ، فإن صمام الكرة الخزفي المبطن لا يفتخر فقط بإغلاق مزدوج ولكنه يفتقد أيضًا قيود اتجاه التدفق. في حالة تآكل أحد أطراف المقعد ، يمكن تدوير صمام الكرة الخزفي بدرجة مانعة للتسرب أثناء التثبيت ، باستخدام الطرف المقابل ، ومضاعفة عمر السيارة بشكل فعال. يتم تسهيل الاتصال السريع للمشغل من خلال واجهة القوس ، بما يتوافق مع معيار الحجم IS05211.

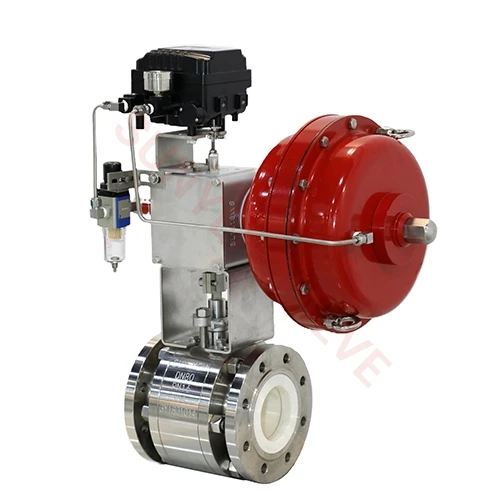

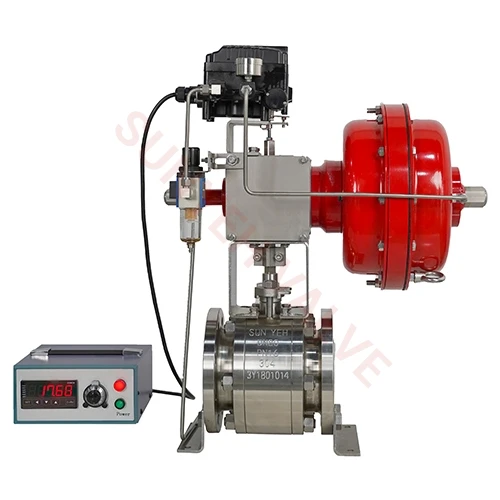

يتميز الصمام الكروي المبطن من سلسلة Sun Yeh بالسيراميك للتحكم في التدفق بتصميم كرة عائمة ، مما يضمن الحد الأدنى من العزم. هيكل فولاذية مزورة لصمام بطانة السيراميك ، كما يظهر في منتجات مثل صمام الكرة المبطنة من السيراميك والألومينا ، يوفر الحماية ويمكن طلاؤه براتنج الإيبوكسي أو النايلون لتلبية متطلبات تحديد الألوان ومقاومة التآكل. على غرار غلاف الفولاذ المقاوم للصدأ ، تتحمل الصمامات المبطنة بالسيراميك التعرض للبيئات شديدة التآكل دون تدهور. يرفق الصمام المبطن بالسيراميك مكونات السيراميك بإحكام ، مما يمنع أي ضرر محتمل. يتم امتصاص قوى الأنابيب بواسطة السكن بدلاً من نقلها إلى السيراميك بسبب توصيل جميع مسامير الشفة مباشرة بالسكن.
جسم السيراميك القوي يرفق بالكامل كرة الصمام ، يعمل كوعاء ضغط عند إقتران المقعد ، مما يضمن عدم اتصال الوسائط المسببة للتآكل بأي مكونات معدنية خارجية.

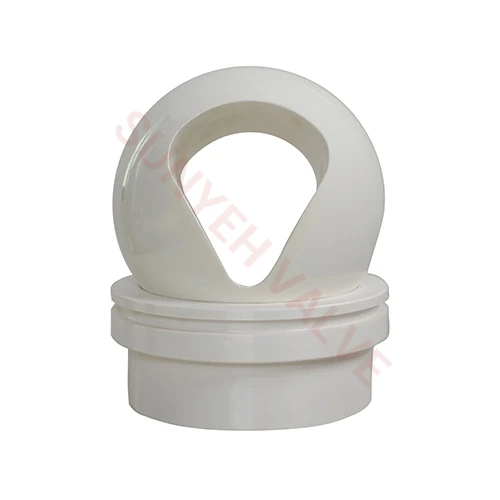

توفر كرة صمام السيراميك المقاومة للتآكل ومقاومة للاهتراء حلقات دائرية وخيارات مختلفة على شكل حرف V ، مثل صمام من الدرجة الأولى وصمام منفذ V ، لتلبية متطلبات التطبيقات المختلفة مثل الفتح السريع والتدفق الخطي والتدفق المكافئ وتنظيم النسبة المئوية المتساوية.

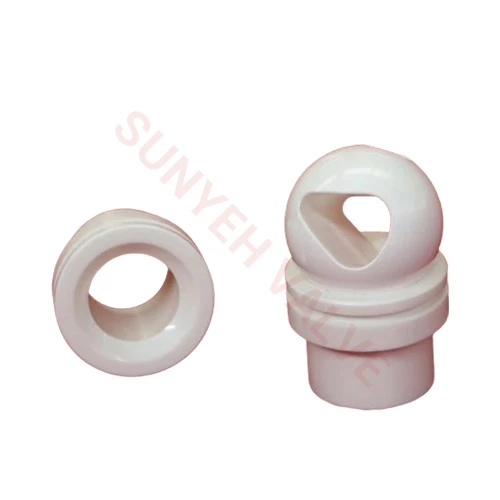

مقعد صمام السيراميك المقاوم للاهتراء ، مع خصائصه الذاتية التزييت المتأصلة وختم القوس الجيد. صمام الكرة الخزفي غير تالف بواسطة المواد الصلبة المحاصرة. إنه يعالج بفعالية أوجه القصور في الكرات المعدنية المختومة بشدة المعرضة للتسرب ، وعزم الدوران العالي ، وارتداء السطح المحكم من التآكل الضار.
يضمن الإغلاق من السيراميك إلى السيراميك تطابقًا مثاليًا بين كرة ومقعد السيراميك ، مما يضمن درجة تسرب طويلة الأجل من الدرجة VI أو إغلاق أفضل مع صمام إغلاق صمام الكرة أو تنظيم الأداء.
السيراميك السميك والقوي يجسد تصميمًا جيدًاصمام التحكم في صمام الكرةالتصميم. من خلال استخدام مكونات السيراميك المتينة ذات الجدران السميكة ، فإن صمامات التحكم في الكرة المبطنة بالسيراميك تدوم مغلفة أو صمامات PTFE/PFA بشكل كبير في الخدمة المستمرة.
خصائص صمامات الكرة بمنفذ V

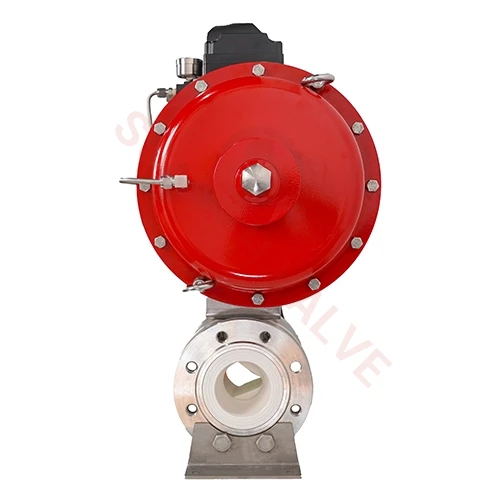

صمام كروي بمنفذ V (صمام كروي بمنفذ V) هو نوع خاص من صمام الكرة مع ممر داخلي على شكل V. يمنح هذا التصميم صمام الكرة بمنفذ V مزايا فريدة في التحكم في السوائل ، خاصة في تنظيم التدفق ومنع التجويف. فيما يلي بعض الميزات الرئيسية لصمامات الكرة ذات المنفذ الخامس:
1. قدرة تنظيم التدفق: يسمح التصميم على شكل حرف V للصمام الكروي بمنفذ V للصمام بتوفير تنظيم سلس للتدفق في الحالة المفتوحة جزئيًا ، وهو مفيد للتطبيقات التي تتطلب التحكم الدقيق في التدفق.
2. الحماية ضد التجويف: بسبب شكل القناة V ، تمنع الصمامات الكروية التي يتم نقلها بشكل V حدوث التجويف بشكل فعال عند إغلاق صمام الكرة بمنفذ v ، وهو أمر حاسم لحماية أنظمة الأنابيب من التلف الناجم عن التجويف.
3. أداء الختم: عادةً ما تستخدم الصمامات الكروية بمنفذ V مواد مانعة للتسرب من المعدن إلى المعدن أو مواد مانعة للتسرب لضمان أداء الختم الجيد وتقليل التسرب.
الابتكار التقني
من حيث الابتكار التكنولوجي ، قد تحتوي الصمامات الكروية ذات منفذ V على تحسينات في المجالات التالية:
1. تطبيق مواد جديدة: مع تطور علم المواد ، يتم تطبيق مواد جديدة مقاومة للاهتراء ومقاومة للتآكل في تصنيع الصمامات الكروية ذات المنفذ الخامس ، مما يحسن متانة وقابلية التطويع لصمامات الكرة ذات المنفذ الخامس.
2. تكنولوجيا معالجة دقيقة: تكنولوجيا معالجة متقدمة ، مثل أدوات آلة التصنيع باستخدام الحاسب الآلي والقطع بالليزر ، يمكن تحسين دقة تصنيع الصمامات الكروية بمنفذ V والتأكد من أن أداء صمام الكرة بمنفذ v أكثر موثوقية.
3. نظام تحكم ذكي: الصمامات الكروية بمنفذ V مع أجهزة استشعار ذكية مدمجة وأنظمة تحكم يمكن تحقيق التحكم الآلي وتحسين كفاءة التشغيل والسلامة.
4. تصميم صديق للبيئة: استجابة لمتطلبات حماية البيئة ، يركز تصميم الصمامات الكروية بمنفذ V بشكل متزايد على توفير الطاقة وتقليل الانبعاثات ، على سبيل المثال ، عن طريق تحسين تصميم مسار التدفق لتقليل مقاومة السوائل واستهلاك الطاقة.
يرجى ملاحظة أن ما سبق يعتمد على تقنية منتج صمام الكرة بمنفذ V العام ، وقد تختلف منتجات صمام الكرة بمنفذ V المحدد ، يوصى باستشارة مورد أو شركة مصنعة محترفة للحصول على أكثر المعلومات دقة عند إجراء الاختيار.
تطبيقات صمام الكرة منفذ الخامس
صمام الكرة بمنفذ V هو نوع صمام يستخدم عادة للتحكم الدقيق في تدفق السوائل. يتميز صمام المنفذ الخامس بفتحة على شكل حرف v في الكرة ، ويسمح هذا التصميم للصمام بتوفير تحكم جيد في التدفق عند الفتح والإغلاق ، مع منع التدفق العكسي للوسط ، وهو مناسب للتحكم في الوسائط شديدة اللزوجة والليفية والمحتوية على الجسيمات. تُستخدم الصمامات الكروية بمنفذ V في تركيبة مع مشغلات المكبس الهوائي أو المحركات الكهربائية وتستخدم على نطاق واسع في النفط والغاز ، والطاقة الكهربائية ، والكيماويات ، ومعالجة المياه ، والصناعات الخفيفة ، وغيرها من الصناعات.
1. صناعة النفط والغاز: يمكن استخدام صمام الكرة بمنفذ V في حقول النفط لخطوط أنابيب استخراج النفط ونقله ، وكذلك أنظمة المعالجة والتوزيع في محطات معالجة الغاز.
2. الصناعة الكيميائية: في عملية التفاعل الكيميائي ، يمكن استخدام صمام الكرة بمنفذ V للتحكم في تدفق المواد الخام والمنتجات لضمان التقدم السلس للتفاعل.
3. معالجة المياه ومعالجة مياه الصرف الصحي: في مرافق معالجة المياه ، يمكن استخدام صمامات الكرة ذات المنفذ الخامس لتنظيم تدفق المياه ، والتحكم في جودة المياه ، وكذلك التحكم في تدفق الحمأة أثناء معالجة مياه الصرف الصحي.
4. صناعة الأغذية والمشروبات: في تجهيز الأغذية وإنتاج المشروبات ، يمكن استخدام صمامات الكرة بمنفذ V للتحكم في تدفق السوائل وضمان جودة المنتج.
5. صناعة الأدوية: في عملية إنتاج الأدوية ، يمكن استخدام صمام الكرة بمنفذ V للتحكم في خلط الأدوية وتخفيضها لضمان نسبة دقيقة من الأدوية.
6. صناعة الطاقة: في محطات الطاقة النووية ومحطات الطاقة الحرارية ، يمكن استخدام صمامات الكرة بمنفذ V للتحكم في تدفق الوقود والبخار لضمان الاستخدام الفعال للطاقة.
7. التطبيقات الصناعية الأخرى: يمكن أيضًا استخدام صمام الكرة بمنفذ V فينظام الوقود للسفن والسيارات والطائرات وغيرها من وسائل النقل ، وكذلك في بناء أنظمة إمدادات المياه والتدفئة.
ما سبق هو بعض مجالات التطبيق الشائعة لصمام الكرة بمنفذ V ، قد تختلف سيناريوهات التطبيق المحددة وفقًا لمختلف الصناعات والعمليات. عند اختيار واستخدام صمام الكرة بمنفذ V ، تحتاج إلى النظر في طبيعة الوسط ودرجة الحرارة والضغط ومعدل التدفق ، وعوامل أخرى لضمان أن صمام منفذ V يعمل بشكل صحيح وآمن وموثوق.
نطاق الصمامات الكروية الخزفية كصمامات تحكم في التدفق
تحتوي الصمامات الكروية الخزفية على مجموعة واسعة من التطبيقات مثل الصمامات الكروية للتحكم في التدفق ، ويمكن استخدام صمامات التحكم في الكرة الخزفية للتحكم في تدفق مجموعة متنوعة من السوائل ، بما في ذلك السوائل والغازات ، والبخار. يسمح تصميم الصمامات الكروية الخزفية للتحكم في التدفق بالتبديل السريع بين الحالات المفتوحة بالكامل أو المغلقة تمامًا ، مع السماح أيضًا بفتح جزئي لتنظيم التدفق. يمكن أن يتراوح التحكم في تدفق الصمامات الكروية الخزفية من التدفقات الصغيرة جدًا إلى التدفقات الكبيرة جدًا ، اعتمادًا على حجم وتصميم صمام الكرة الخزفي.
تشمل مزايا الصمامات الكروية الخزفية مثل الصمامات الكروية المستخدمة للتحكم في التدفق ما يلي:
استجابة سريعة: يمكن فتح أو إغلاق الصمامات الكروية الخزفية للتحكم في التدفق بسرعة ، وهو أمر مفيد للتطبيقات التي تتطلب التحكم في التدفق السريع.
أداء إحكام جيد: تم تصميم الصمامات الكروية الخزفية للتحكم في التدفق لتوفير أداء إحكام جيد وتقليل التسرب.
سهولة الصيانة: الهيكل البسيط نسبيًا لصمامات السيراميك الكروية يجعلها سهلة الصيانة والإصلاح.
مقاومة التآكل: يمكن تصنيع الصمامات الكروية الخزفية من مجموعة متنوعة من المواد ، بما في ذلك الفولاذ المقاوم للصدأ والبلاستيك ، مما يجعلها قابلة للتكيف مع مجموعة متنوعة من البيئات المسببة للتآكل.
مجموعة واسعة من التطبيقات: يمكن استخدام الصمامات الكروية الخزفية للتحكم في التدفق في أنظمة الضغط المنخفض والعالي ، وكذلك البيئات العالية والمنخفضة الحرارة.
لصمامات السيراميك عالية الجودة التي تتفوق في المتانة والدقة والثقةصن يه. اتصل بنا اليوم لمناقشة متطلباتك وتقديم طلبك.
| الحجم | البعد (ل = مم) |
| دإن 15 | 108 |
| دي إن 20 | 117 |
| دإن 25 | 127 |
| دي إن 32 | 140 |
| دي إن 40 | 165 |
| دنت 50 | 178 |
| DN65 | 190 |
| دي إن 80 | 203 |
| دي إن 100 | 229 |
| دي 125 | 356 |
| دي 150 | 394 |
| دي إن 200 | 457 |
| دانز 250 | 533 |
| دي إن 300 | 610 |
| خصائص التدفق | فتح سريع ، نسبة مئوية متساوية مع الموضع | ||||
| دوران الزاوية | 0 ~ 90deg | ||||
| العمل | على الخروج | تعديل | نوع إلكتروني الحالة الصلبة | نوع المحرك الكهربائي | |
| دا | العمل المباشر: الهواء إلى صمام إغلاق | صمام مفتوح أو مغلق عن طريق الجو أو إشارة كهربائية | إشارة زيادة لإغلاق صمام | 12VAC ، 12VDC ، 24VAC ، 24VDC ، 110VAC/1PH ، 220VAC/1PH ، 220VAC/3PH ، 380VAC/3PH ، 440VAC/3PH | |
| را | عكس الحركة: الهواء إلى صمام مفتوح | زيادة إشارة إلى صمام مفتوح | |||
| مادة الجسم | WCB ، A105 ، CF8 ، CF8M ، CF3M ، TA2 ، إلخ. | ||||
| معيار الشفة | GB, HG, DIN, JIS, ANSI, والتخصيص | ||||
| درجة حرارة التشغيل | -من من نوع C ~ من من نوع C ؛-25 درجة مئوية ~ من من من نوع C ؛-30 درجة مئوية ~ من من حيث الطول إلى الطول ؛-30 درجة مئوية ~ من ~ من نوع C ، إلى آخره. | ||||
| تقييمات الجسم | PN10 ~ PN160 ؛ ANSI150 ، ANSI300 ، ANSI600 ، ANSI900 ، ANSI1500 ، ANSI2500 ، إلخ. | ||||
سيكون من دواعي سرور سنية الإجابة على أي أسئلة حول صمام مبطن من السيراميك.
