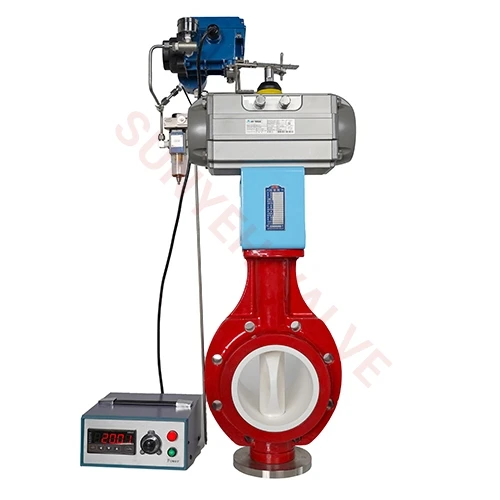

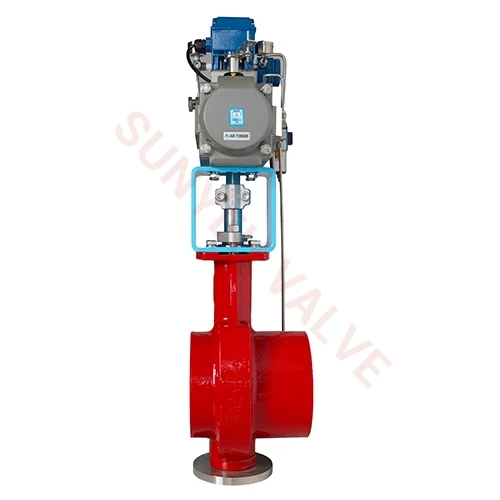

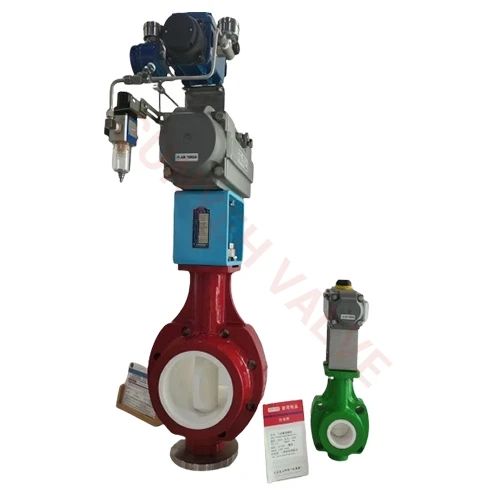

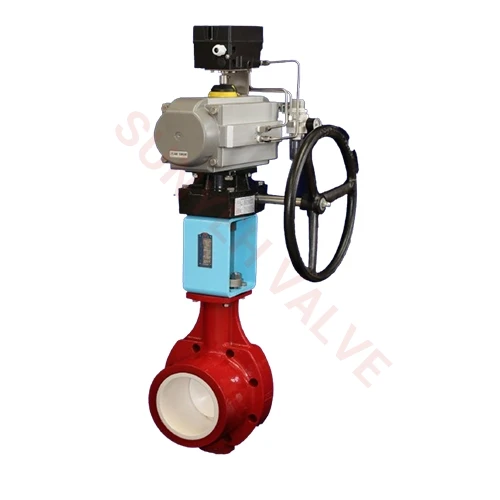

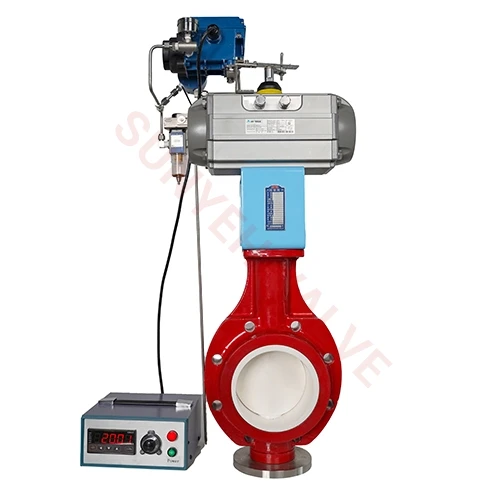

Sun Yeh سلسلة صمام التحكم في بطانة الفراشة من السيراميك ، لا يتوافق تصميم مظهره مع المفهوم الجمالي فحسب ، بل يتوافق أيضًا مع التطبيق العملي الصناعي. هيكل السيراميك المبطن بالكامل ، عداء الأنابيب المستقيم ، ومقاومة التدفق الصغير ، ونسبة خطية متساوية تقريبًا يمكن أن تتحمل الطين القوي للتآكل وصهر الألومينا وغيرها من الصناعات الكاشطة.

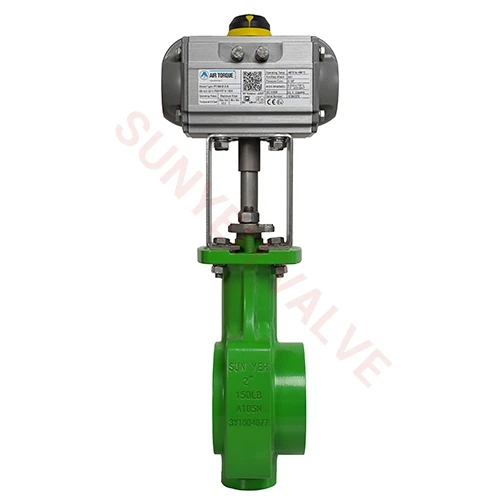

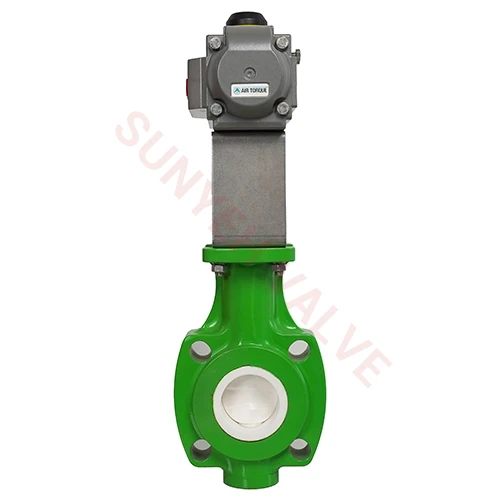

صن يهتم تصميم صمام فراشة مبطن بالألومينا سيراميك مع زوج من المشابك ، والتي تتميز بخصائص مقاومة التآكل ، ومقاومة التآكل ، ومقاومة درجات الحرارة العالية ، ومقاومة التكسير ، يمكن أن تكون مادة جلبة البطانة سيراميك دقيق أو معادن نادرة أو مواد غير معدنية.
يمكن تركيب صمام الفراشة المقاوم للتآكل عند صانعة الأنابيب الحالية بسبب تصميم نوع المشبك. وصلات شفة متوفرة أيضا ،

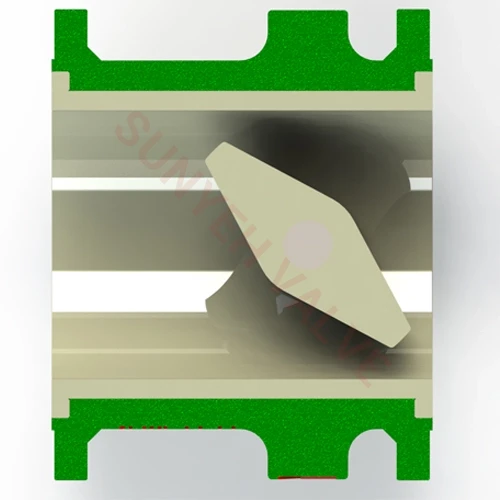

إنه اتجاه تدفق ثابت ، وصفيحة الصمام مصممة في ثلث جسم الصمام ، وطول عداء نهاية المخرج حوالي ضعف طول مدخل. من خلال الاستفادة الكاملة من مبدأ الهيدروديناميكا حماية الأنابيب الخلفية من تآكل وسط السرعة العالية.
يكون اتصال المشغل الخاص به من خلال واجهة الدعم ، ويفي حجم المنصة بمتطلبات المعايير الدولية ISO521.

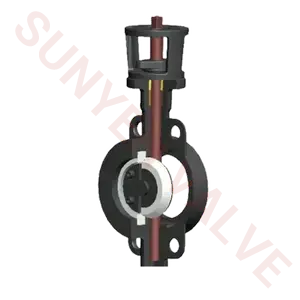

القرص والساق متكاملين ، وهناك بطانات سيراميك مستديرة على القرص وأسفله لحماية الجذع من التآكل والتآكل بالوسط. عندما يدور الجذع ، يمكن فقط توليد احتكاك الأجزاء المتحركة من القرص في اتصال مباشر مع الملاط واحتكاك الشد المسبق للتعبئة الجذعية ، مما يضمن عزم دوران منخفض.

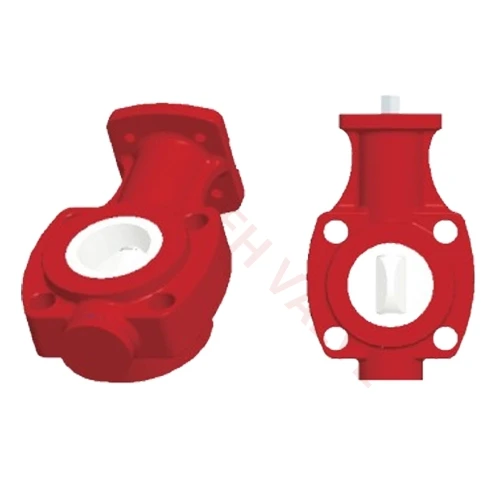

يمكن طلاء الغلاف الواقي المعدني المصنوع من الفولاذ المصنوع من راتنجات الإيبوكسي أو النايلون لتلبية متطلبات التعرف على الألوان وبيئة مقاومة التآكل. مثل أصداف الفولاذ المقاوم للصدأ ، يُسمح بالتعرض لبيئات قاسية للغاية دون تدهور خارجي للتآكل. إنها تحيط بقوة بمكونات السيراميك لمنعها من أي تلف محتمل يتم امتصاص ضغط خط الأنابيب بواسطة القشرة بدلاً من نقلها إلى السيراميك لأن جميع مسامير الشفة متصلة مباشرة بالقشرة.
بطانة سيراميك قوية قرص مغلف بالكامل ، مما يضمن أن وسط التآكل الذي يحتوي على مواد صلبة كاشطة لا يلمس أي مكونات معدنية خارجية.
قرص صمام مع تصميم الخط المركزي لضمان أقصى تدفق من خلال والحد الأدنى من التآكل
تم تصميم سلسلة صمامات التحكم في البطانة الخزفية خصيصًا لتنظيم والتحكم ، ولم يتم الاتصال بجلبة قرصية ومقعدها ، ويمكن للقرص أن يدور بالكامل. إنها مناسبة لظروف العمل المتوسطة من الملاط ويسمح باستخدامها في حالات التسرب من الدرجة ll.
السيراميك لدينا سميكة وصلبة. يثبت تصميم صمام تحكم في العزل الحراري معقول وعصري التصميم أنه باستخدام مكونات السيراميك الصلبة ذات الجدران السميكة والتركيبات الفريدة ، فإنصمام فراشة سيراميكيمكن البقاء على قيد الحياة في الخدمة المستمرة لفترة أطول بكثير من التصلب والرش كربيد التنغستن القائم على النيكل ومواد التسطيح.
| الحجم | CV ذات الصلة | البعد (ل = مم) |
| دإن 25 | 29 | 70 |
| دي إن 40 | 60 | 80 |
| دنت 50 | 84 | 80 |
| DN65 | 180 | 100 |
| دي إن 80 | 196 | 120 |
| دي إن 100 | 355 | 150 |
| دي 125 | 700 | 200 |
| دي 150 | 1280 | 230 |
| دي إن 200 | 2555 | 305 |
| دانز 250 | 4120 | 380 |
| دي إن 300 | 6500 | 455 |
| دي 350 | 7800 | 475 |
| دي إن 400 | 10350 | 500 |
| دي إن 450 | 12190 | 550 |
| دي إن 500 | 15470 | 600 |
| خصائص التدفق | فتح سريع ، نسبة مئوية متساوية مع الموضع | ||
| دوران الزاوية | 0 ~ 90deg | ||
| العمل | تعديل | نوع إلكتروني الحالة الصلبة | |
| دا | صمام مفتوح أو مغلق عن طريق الجو أو إشارة كهربائية | إشارة زيادة لإغلاق صمام | |
| را | زيادة إشارة إلى صمام مفتوح | ||
| مادة الجسم | WCB ، A105 ، CF8 ، CF8M ، CF3M ، TA2 | ||
| مادة بطانة | السيراميك الدقيق والتيتانيوم والنيكل والزركونيوم والتنتالوم والبولي فينيل | ||
| معيار الشفة | GB ، HG ، DIN ، JIS ، ANSI والتخصيص | ||
| درجة حرارة التشغيل | -من من نوع C ~ من من نوع C ؛-25 درجة مئوية ~ من من من نوع C ؛-30 درجة مئوية ~ من من حيث الطول إلى الطول ؛-30 درجة مئوية ~ من ~ من نوع C ، إلى آخره. | ||
| تقييمات الجسم | PN10 ~ PN160 ؛ ANSI150 ، ANSI300 ، ANSI600 ، ANSI900 ، إلخ. | ||
سيكون من دواعي سرور سنية الإجابة على أي أسئلة حول صمام مبطن من السيراميك.
